Quand on commence à utiliser sérieusement une défonceuse, on se rend vite compte d’une chose : la difficulté n’est pas tant de faire une rainure, mais de savoir exactement où la placer.
Sur un chant, le guide parallèle fait très bien le travail.
Mais dès qu’on sort de ce cas simple — rainure en plein panneau, travail perpendiculaire au fil, assemblage à distance du bord — les repères disparaissent vite. On mesure, on reporte, on recalcule… et malgré tout, le doute s’installe.
Dans cet article, je te propose une astuce très simple, que j’utilise depuis des années à l’atelier :

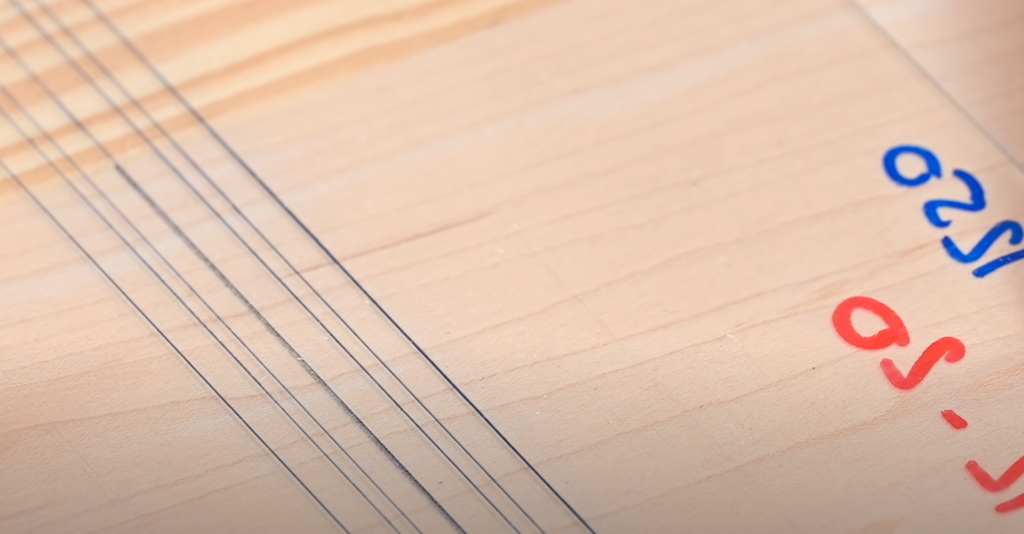

un petit gabarit en plexiglas, rapide à fabriquer, qui permet de positionner une défonceuse avec précision, sans prendre de mesure, simplement en travaillant à l’axe.
Ce n’est pas une technique spectaculaire. Mais c’est exactement le genre d’outil discret qui change la manière de travailler au quotidien : plus de régularité, moins d’erreurs, et surtout une vraie fluidité à l’atelier.
Pourquoi se placer précisément à la défonceuse est plus compliqué qu’il n’y paraît
À première vue, placer une rainure semble simple : un trait, un guide, et on usine.
En réalité, dès que tu travailles : en plein panneau, perpendiculairement à la longueur du bois, ou à distance des bords, les choses se compliquent rapidement.
Tu peux bien sûr :

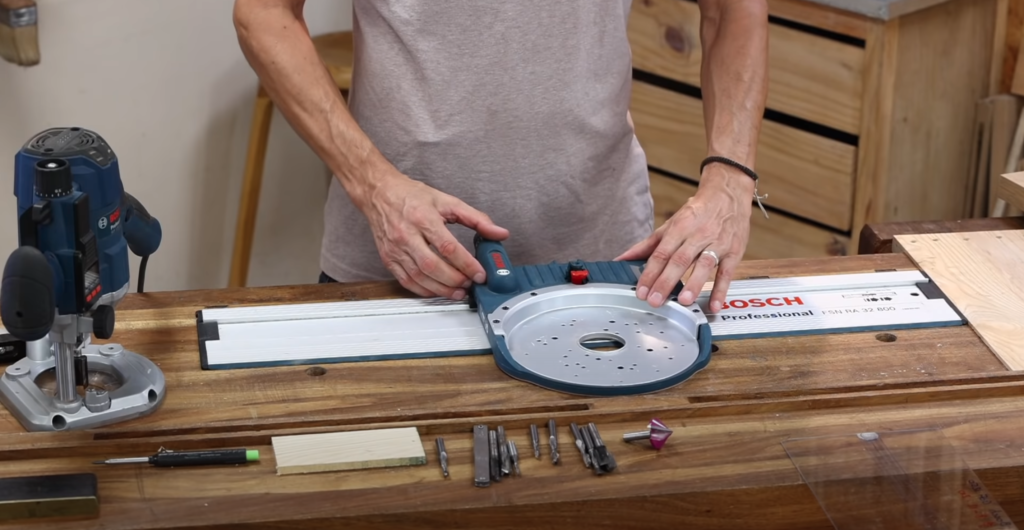

- utiliser un guide fixé sur un rail,
- mesurer des décalages,
- reporter des cotes en tenant compte du diamètre de la fraise,
mais ces méthodes ont deux défauts majeurs :
- elles sont lentes,
- elles multiplient les risques d’erreur (parallaxe, oubli d’épaisseur, mauvais côté de référence).
Avec l’expérience, on se rend aussi compte que certains accessoires “prévue pour ça” ne sont pas toujours les plus efficaces à l’atelier.
Un tasseau bien droit, solidement fixé, fait souvent mieux le travail… à condition de savoir exactement où le placer.
C’est là que ce petit gabarit prend tout son sens.
Si tu veux comprendre comment choisir la bonne défonceuse et organiser l’ensemble de tes guidages (guides, gabarits, bagues), je t’invite à consulter notre guide complet
👉 Choisir une défonceuse : guide complet pour bien progresser en menuiserie.
Le principe : travailler à l’axe plutôt qu’à la cote
L’idée est simple : au lieu de raisonner en décalage ou en largeur de fraise, on travaille directement à l’axe de l’usinage.
Concrètement :
- tu traces l’axe de ta rainure (ou de ton assemblage),
- le gabarit te permet de positionner le guide exactement sur cet axe,
- la fraise fait le reste.
Peu importe :
- l’épaisseur du panneau,
- la largeur exacte de la fraise,
- ou le côté depuis lequel tu travailles,
le placement reste juste, répétable et cohérent.
C’est une logique que connaissent bien ceux qui travaillent “à l’ancienne” avec des épures et des traits d’axe.
Ici, on applique exactement le même raisonnement… avec une défonceuse.
Exemple concret : rainures d’étagères sans prise de tête
Prenons un cas très courant : la réalisation d’un caisson ou d’une armoire avec plusieurs étagères encastrées par rainures.
C’est typiquement le genre de situation où l’on cumule :
- des rainures perpendiculaires au fil du panneau,
- plusieurs positions à respecter,
- parfois des entraxes à répartir proprement.
La méthode “classique” (et ses limites)
La méthode la plus répandue consiste à :
- tracer le dessus ou le dessous de chaque étagère,
- déduire l’épaisseur du bois,
- ajouter ou retirer la moitié du diamètre de la fraise,
- positionner un guide ou un tasseau en conséquence.
Ça fonctionne… sur le papier.
Mais dans la pratique :
- on jongle avec les cotes,
- on multiplie les traits,
- on peut facilement se tromper de référence,
- et surtout, on perd du temps.
Ce que change le travail à l’axe
Avec le gabarit, le raisonnement est beaucoup plus simple. Tu ne traces plus une largeur, tu traces un axe :
- l’axe de l’étagère,
- l’axe de la rainure,
- l’axe de l’usinage.
Que tu travailles : sur le dessus, sur le dessous ou depuis la gauche ou la droite, le placement du guide reste juste.
Résultat :

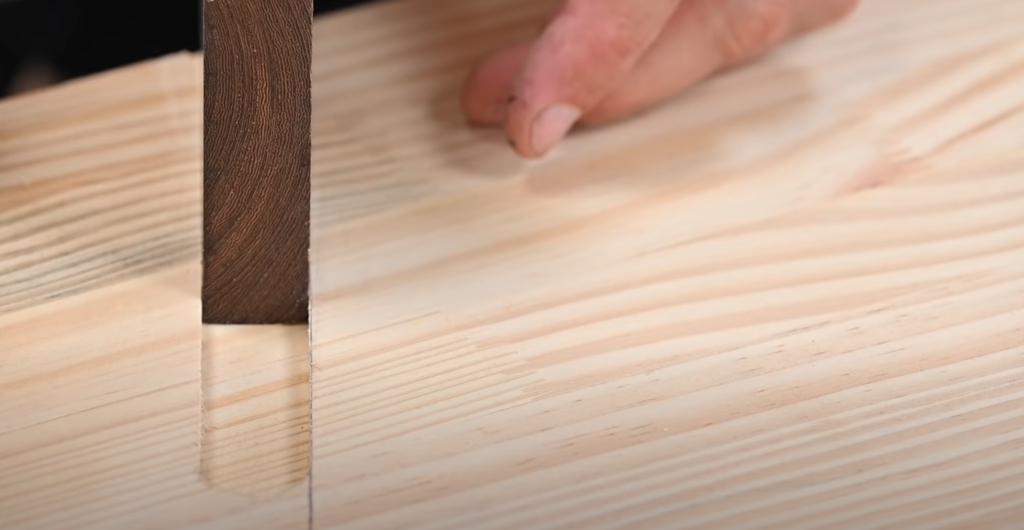

- toutes les rainures tombent parfaitement en face,
- les étagères s’alignent naturellement,
- et tu peux répéter l’opération autant de fois que nécessaire sans te reposer de questions.
C’est particulièrement appréciable quand tu dois répartir des étagères de manière équidistante : tu traces les axes, tu usines, et c’est terminé.
Le gabarit en situation réelle
Le fonctionnement est toujours le même :

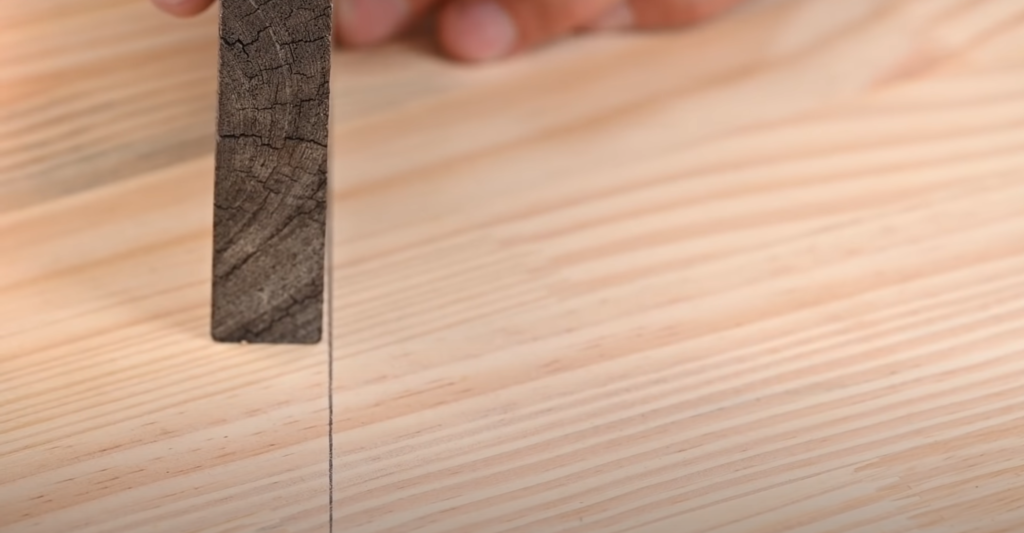

- Tu traces le dessous ou dessus de l’étagère sur le panneau.
2. Tu positionnes le gabarit sur ce trait.

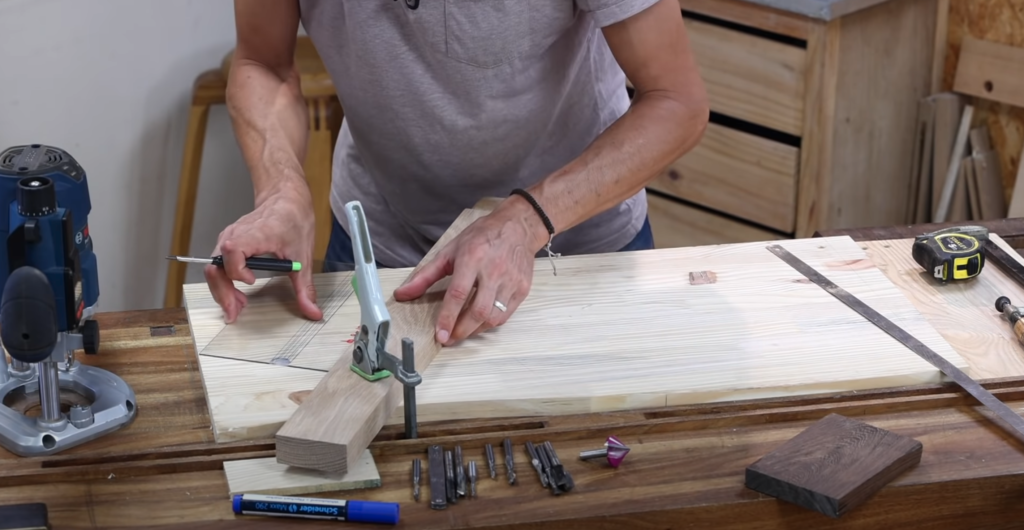

3. Tu viens appuyer ton tasseau de guidage contre le gabarit.
4. Tu fixes le tasseau.

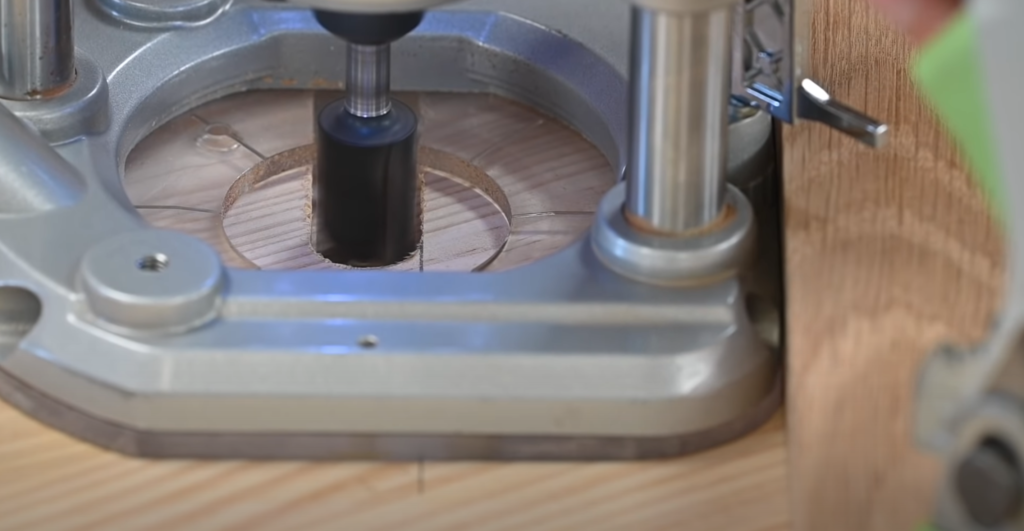

5. Tu règles la profondeur de passe et tu usines.
Sans mesure.
Sans calcul.
Sans approximation.
C’est cette répétabilité qui fait toute la différence à l’atelier.
Fabrication du gabarit : principes généraux
Avant d’entrer dans le pas à pas détaillé, il est important de comprendre la logique de fabrication du gabarit. L’objectif n’est pas de faire un outil universel capable de tout faire.
Au contraire.
Un gabarit efficace est :
- simple,
- lisible,
- adapté à tes fraises.
Pourquoi ne pas tout mettre sur un seul gabarit
La tentation est grande de vouloir :
- marquer toutes les largeurs possibles,
- prévoir toutes les fraises,
- anticiper tous les cas.
En pratique, ça donne :
- des traits trop serrés,
- des repères illisibles,
- un outil qu’on n’utilise plus.
L’expérience montre qu’il vaut mieux :
- sélectionner quelques diamètres réellement utiles (8, 10, 12, 16, 20 mm par exemple),
- garder de l’espace entre les repères,
- et privilégier la clarté.
Le matériau : pourquoi le plexiglas fonctionne très bien
Le plexiglas présente plusieurs avantages pour ce type de gabarit :
- il est stable,
- il se trace proprement à la défonceuse,
- il permet de voir le trait et le support en dessous,
- il se nettoie facilement.
Un morceau avec une arête bien droite et une surface plane suffit largement.
👉 L’arête de référence est essentielle : c’est elle qui garantit la précision du positionnement. Si cette arête n’est pas parfaite, le gabarit ne le sera pas non plus.
Fabrication du gabarit pas à pas
L’objectif de ce gabarit est simple : matérialiser l’axe d’usinage pour différentes fraises, afin de placer un guide sans mesurer.
On ne cherche pas un outil “universel”, mais un outil :
- fiable,
- lisible,
- que tu utiliseras réellement.
1. Préparer le support
Commence par découper un morceau de plexiglass :
- suffisamment long pour être bien maintenu à la main,
- avec au moins une arête parfaitement droite.
👉 Cette arête est la référence absolue du gabarit. Tout le reste dépend de sa qualité.
Si tu as un doute sur une arête :
- reprends-la à la scie,
- ou dresse-la soigneusement.
C’est une étape simple, mais déterminante.
2. Choisir les fraises à intégrer au gabarit
Avant de tracer quoi que ce soit, pose-toi une question essentielle : quelles fraises utilises-tu vraiment ?
Dans la pratique, inutile de vouloir tout intégrer. Un gabarit surchargé devient vite illisible.
Un bon compromis consiste à choisir :
- 8 mm
- 10 mm
- 12 mm
- 16 mm
- 20 mm
Tu peux bien sûr adapter cette liste à ta pratique.
👉 Astuce importante : si tu travailles souvent à l’œil avec une fraise de 8 mm, il n’est pas forcément indispensable de la marquer. Garde le gabarit simple et lisible.

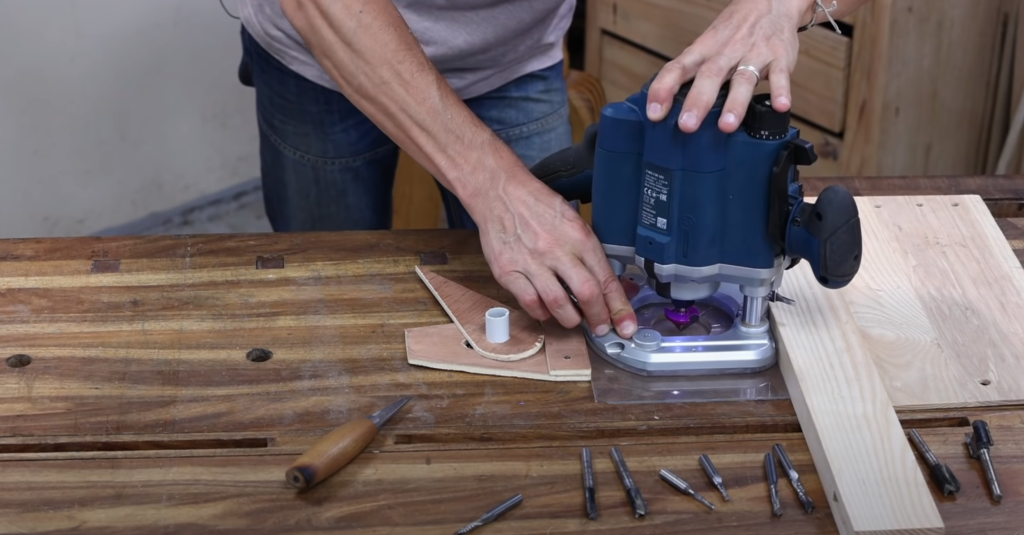

3. Tracer l’axe central du gabarit
On commence toujours par l’axe.
Pour cela :

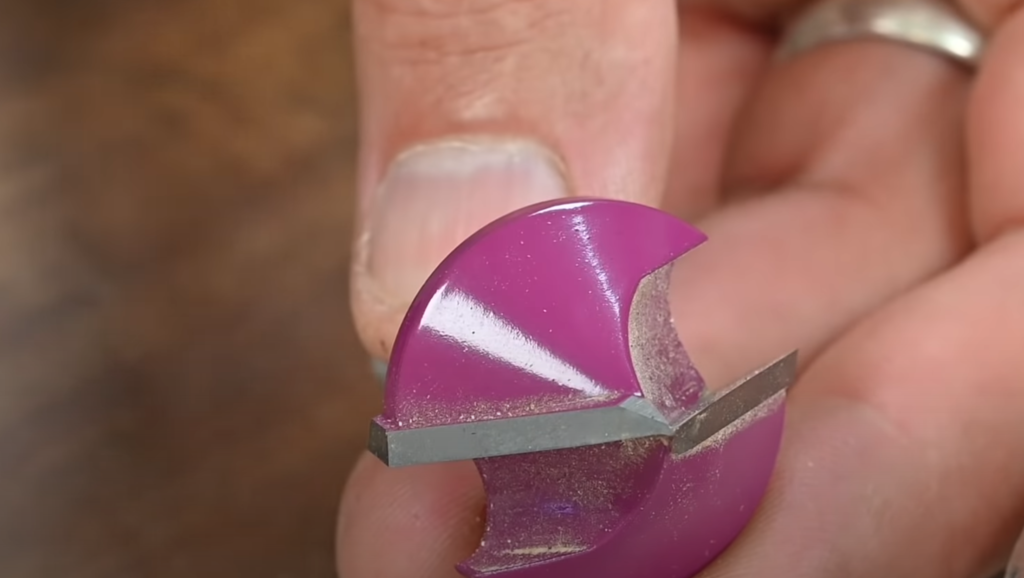

- monte une fraise à graver (ou une fraise pointue),
- règle une profondeur très faible (juste marquer le plexiglas),
3. viens poser la semelle de la défonceuse bien à plat. L’arête de référence contre le tasseau. On fait attention de bien rester en contact à gauche contre le tasseau.
4. plonge délicatement et trace une ligne droite sur toute la longueur utile sans démarrer.
👉 Deux points clés ici :
- ne cherche pas à creuser : un trait fin et net suffit,
- reste bien en appui contre l’arête, sans forcer.
Ce trait représente l’axe absolu du gabarit.
Ne bouge pas le tasseau.
4. Marquer les largeurs correspondant aux fraises
On va maintenant matérialiser les repères pour chaque fraise.
Le principe est toujours le même :
- on ne mesure pas,
- on utilise la fraise elle-même comme référence.
Méthode
Pour chaque diamètre de fraise :
- monte la fraise dans la défonceuse,

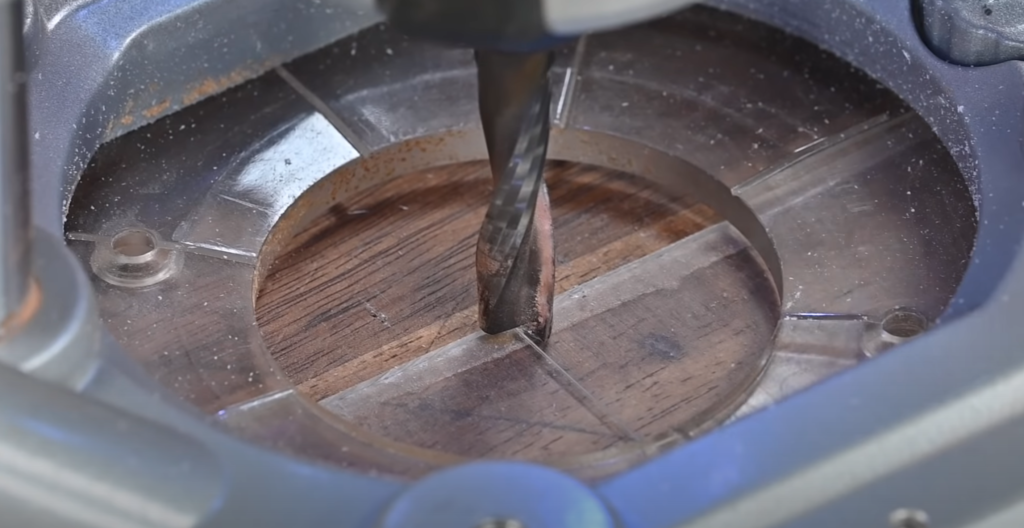

- positionne la fraise sur l’axe central déjà tracé en plaquant la défonceuse contre le tasseau,,

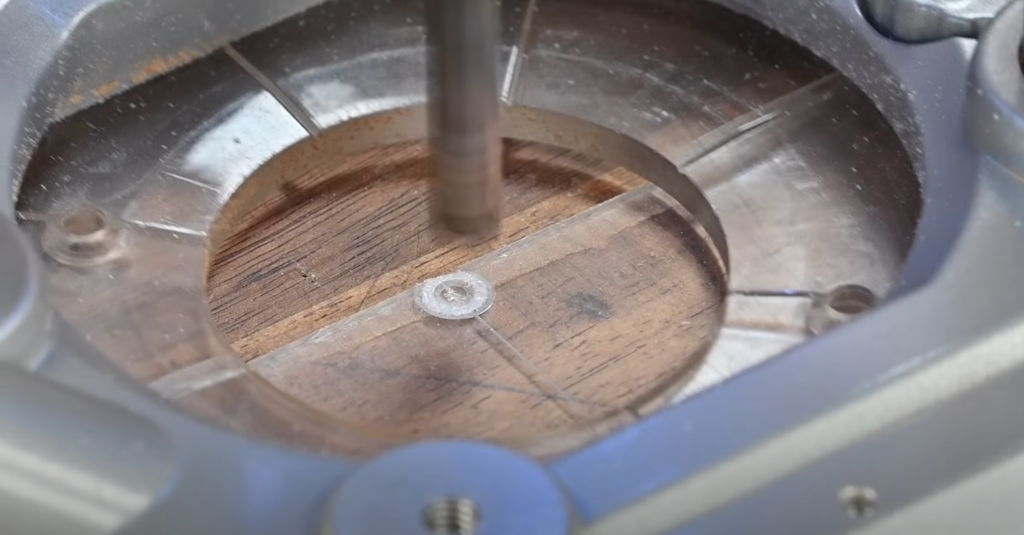

- sans démarrer la machine, descends la fraise jusqu’à effleurer le plexiglas, pour régler la profondeur.
4. remonte, démarre la défonceuse puis plonge doucement pour marquer le plexiglass
5. fait de même à l’opposé.

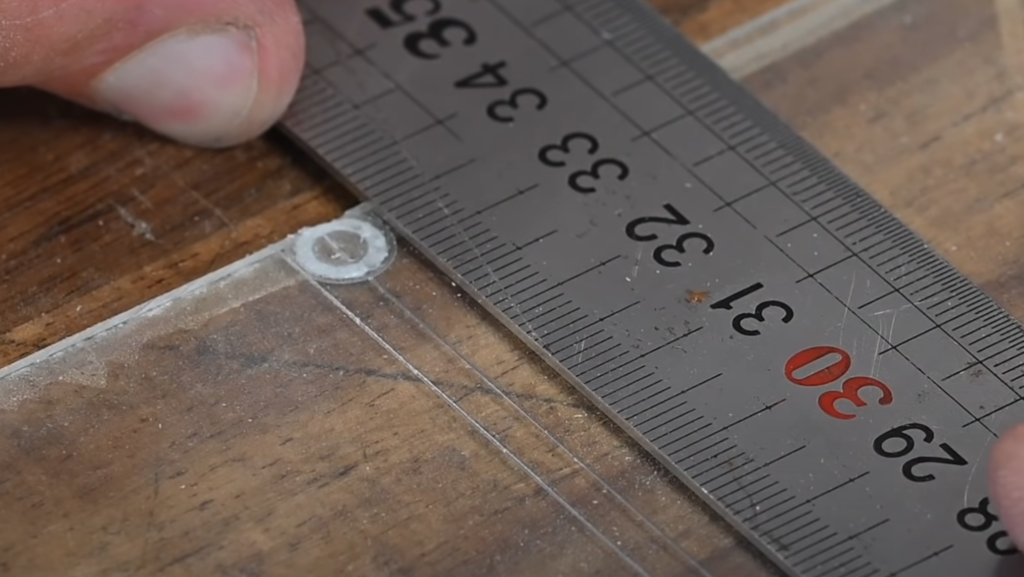

6. relie ces deux marques à l’aide d’un cutter ou d’un outil tranchant.
Astuce : Le tranchet je l’utilise à l’envers ce qui fait qu’il va graver plutôt que de couper.
👉 Important :
- on ne démarre jamais la défonceuse en contact,
- on travaille lentement,
- on privilégie la précision à la vitesse.
Tu obtiens ainsi :
- deux traits parfaitement positionnés,
- correspondant exactement au diamètre réel de la fraise.
Répète l’opération pour chaque diamètre choisi.
5. Rendre les traits lisibles
Une fois tous les traits tracés, ils peuvent être difficiles à voir.

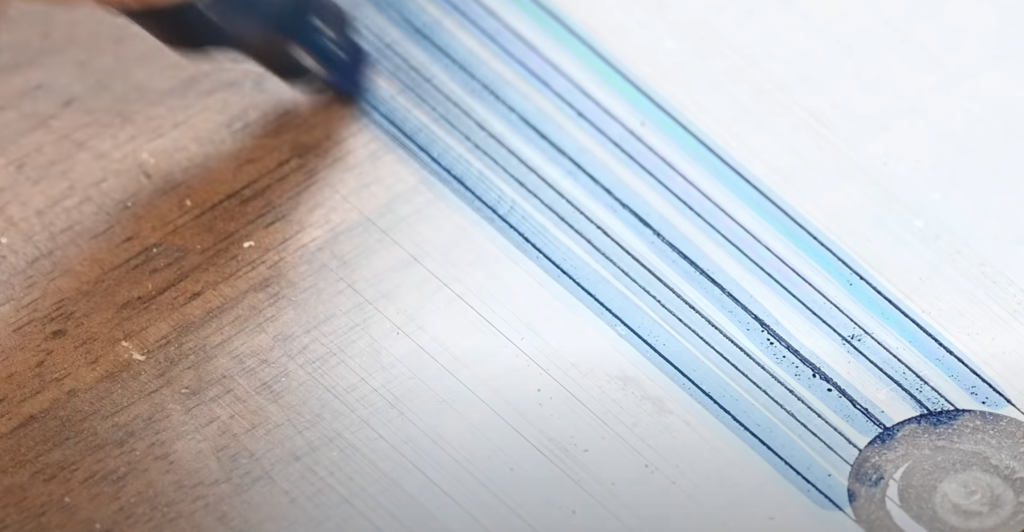

Pour améliorer la lisibilité :
- utilise un marqueur effaçable (type paperboard),
- remplis légèrement les traits,
- nettoie l’excédent avec un chiffon.
- Retourne le pour enlever le film protecteur de cette face.

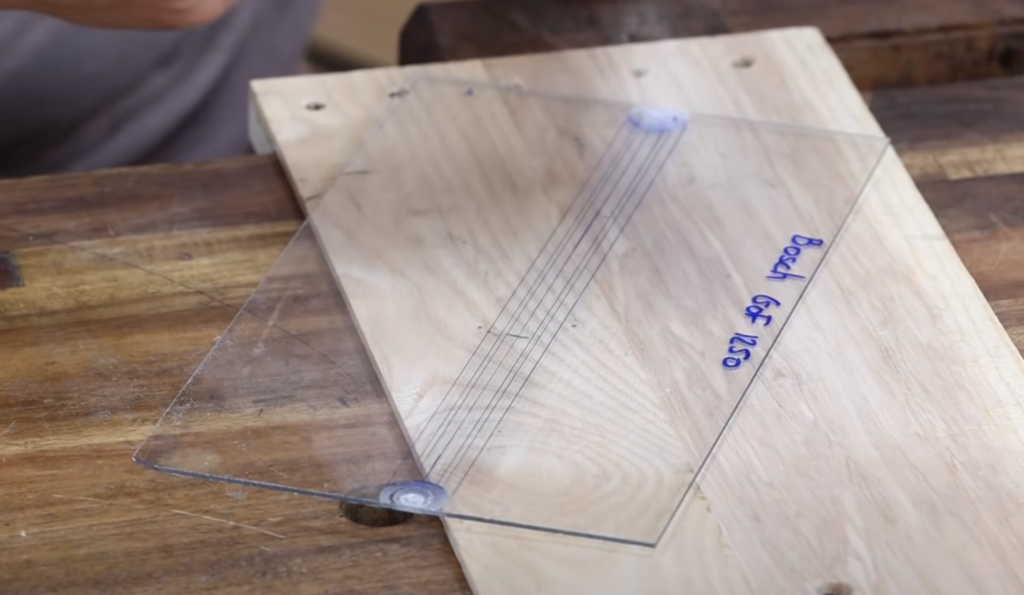

Le plexiglas se nettoie très bien et les traits ressortent nettement. Attention, il y a un point extrêmement important. Il faut mettre en valeur le côté lisse et droit qui va servir de guide sur lequel on placera le tasseau. Pour cela, sur ce côté on va indiquer le nom de la défonceuse concernée (chaque guide est spécifique à une défonceuse). On peut même ajouter les diamètres qui ont été utilisés.
C’est un détail, mais il évite les erreurs plus tard.
Utilisation du gabarit à l’atelier
Une fois le gabarit terminé, son utilisation devient presque instinctive.
- Tu traces le trait pour te rainure

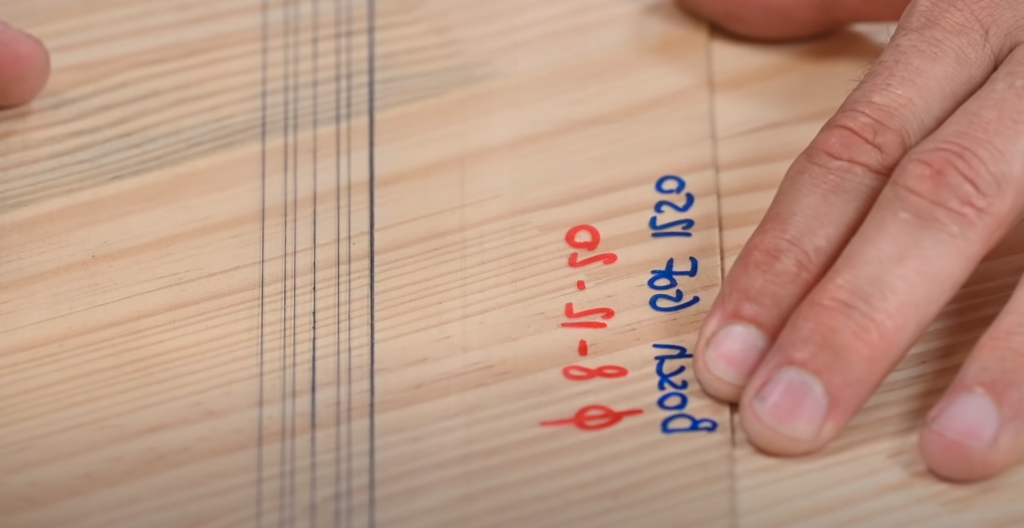

- Tu positionnes le gabarit sur ce trait.
- Tu viens appuyer ton tasseau de guidage contre le repère correspondant à la fraise utilisée.
- Tu fixes le tasseau.
- Tu usines.
Sans mesure.
Sans calcul.
Sans hésitation.
C’est particulièrement efficace pour :
- les rainures d’étagères,
- les assemblages répétés,

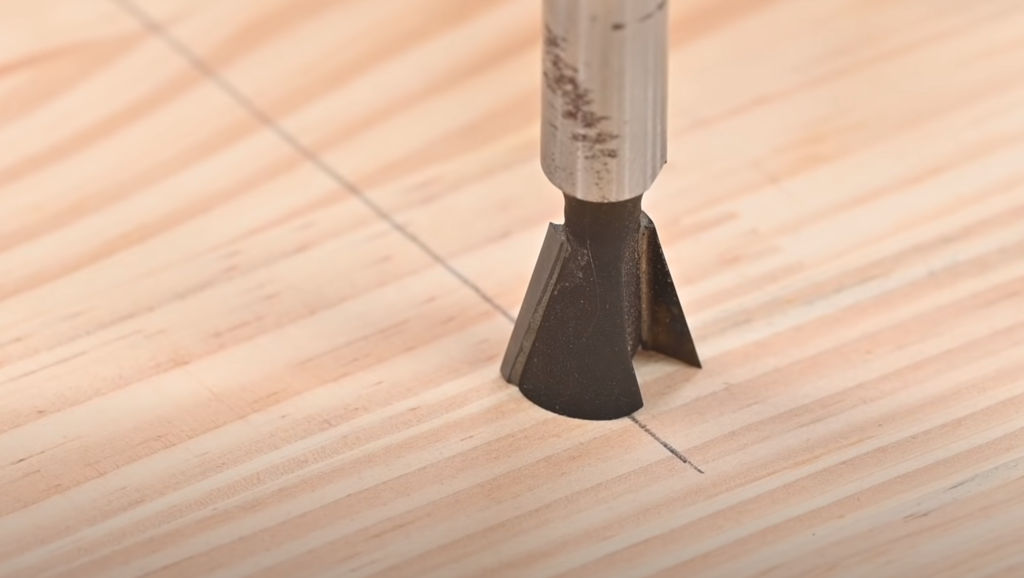

- les queues d’aronde droites
Le cas le plus démonstratif de son utilité est le cas avec des rainures à queue d’aronde. On ne sait jamais où l’on va placer le guide. Une fois on va reporter le rayon, alors que ça aurait dû être du diamètre, ou le contraire. Ici, typiquement pour faire cet usinage avec le gabarit, on va travailler à l’axe.
⚠️ Erreurs fréquentes à éviter avec ce gabarit

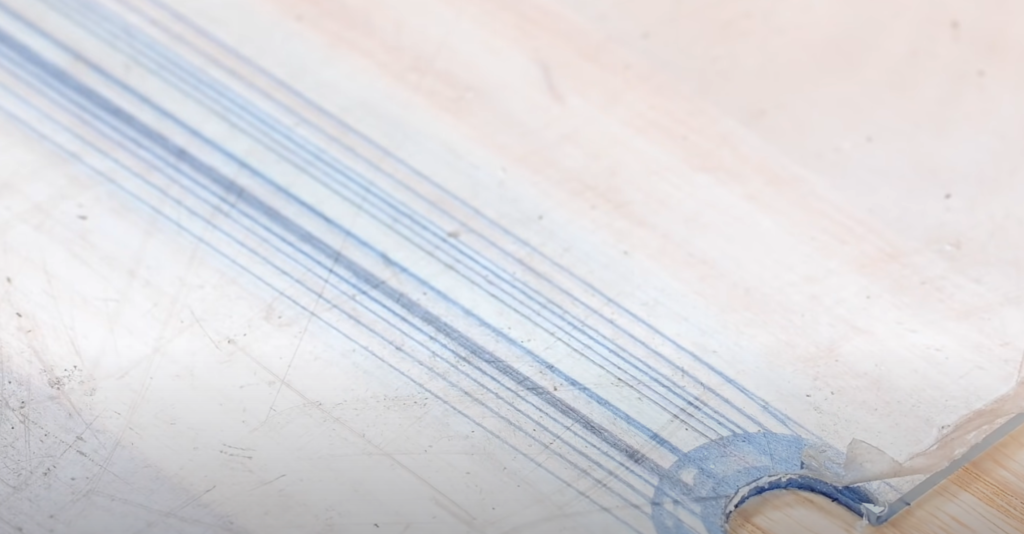

❌ Vouloir intégrer trop de diamètres de fraises
C’est l’erreur la plus courante. Plus il y a de traits, moins le gabarit est lisible.
Mieux vaut un gabarit simple, avec quelques diamètres réellement utilisés, qu’un outil surchargé qu’on hésite à sortir.
❌ Travailler sans une arête de référence parfaitement droite
Toute la précision du gabarit repose sur cette arête.
Si elle n’est pas parfaitement rectiligne, le positionnement du guide sera faux, même si les traits sont bien tracés.
❌ Marquer trop profondément le plexiglas
Inutile de creuser. Un trait fin et net est largement suffisant.
Un marquage trop profond rend le tracé moins précis et plus difficile à lire.
❌ Démarrer la défonceuse en contact avec le matériau
Même pour un simple marquage, la défonceuse doit toujours démarrer hors contact.
C’est une règle de sécurité, mais aussi une question de précision.
❌ Changer de référence sans s’en rendre compte
Le gabarit a un côté de référence.
Si tu le retournes ou si tu changes d’appui sans le vouloir, toute la logique s’effondre.
👉 Prends l’habitude d’indiquer clairement le côté de référence sur le gabarit.
Ce que ce gabarit change vraiment dans la pratique
Ce petit accessoire peut sembler anodin, mais il apporte trois bénéfices majeurs :
- Fiabilité
Tu travailles toujours par rapport à un axe clair. - Rapidité
Plus besoin de recalculer à chaque opération. - Confiance
Tu sais où tu usines, avant même d’allumer la machine.
Ce gabarit fonctionne parce qu’il s’appuie sur trois principes fondamentaux à la défonceuse :
- le travail à l’axe,
- le guidage mécanique (plutôt que la mesure),
- la cohérence entre fraise, guide et référence.
Ce sont exactement ces principes qui permettent de passer :
- d’un usage ponctuel de la défonceuse,
- à une utilisation maîtrisée, répétable et précise.
👉 Si tu veux comprendre comment choisir une défonceuse et ses accessoires en fonction de cette logique (et non d’une liste de caractéristiques), je détaille cette approche dans l’article :
➡️ Choisir une défonceuse : guide complet pour bien progresser en menuiserie
Pour aller plus loin
Ce gabarit illustre une idée fondamentale : la défonceuse devient réellement précise quand on comprend comment la guider.
Si tu veux approfondir :
- le choix des fraises,
- les bagues à copier,
- les méthodes de guidage,
- les réglages fins de profondeur,
- et les assemblages réalisables à la défonceuse,
Je te conseille une approche encore plus structurée, pas à pas, avec des démonstrations détaillées :
👉 la formation « La défonceuse de A à Z » va beaucoup plus loin sur ces sujets.
Faut-il mesurer pour être précis à la défonceuse ?
Non. En travaillant à l’axe et en utilisant un gabarit adapté, il est possible de positionner un guide avec précision sans prendre de mesure ni faire de calcul.
À quoi sert un gabarit de positionnement pour défonceuse ?
Il permet de matérialiser l’axe d’usinage en fonction du diamètre de la fraise, afin de placer un guide ou un tasseau exactement au bon endroit, de manière répétable.
Ce type de gabarit fonctionne-t-il pour tous les diamètres de fraises ?
Oui, à condition de ne marquer que les diamètres réellement utilisés. Un gabarit lisible avec peu de repères est plus précis et plus efficace qu’un gabarit surchargé.
Peut-on utiliser ce gabarit pour des assemblages ?
Oui. Il est particulièrement utile pour les rainures d’étagères, les assemblages répétés, les inclusions et certains assemblages réalisés à la défonceuse.
Cette méthode est-elle adaptée à un débutant ?
Oui, car elle simplifie le raisonnement. En travaillant à l’axe plutôt qu’aux cotes, on réduit les sources d’erreur tout en gagnant en compréhension et en confiance.
